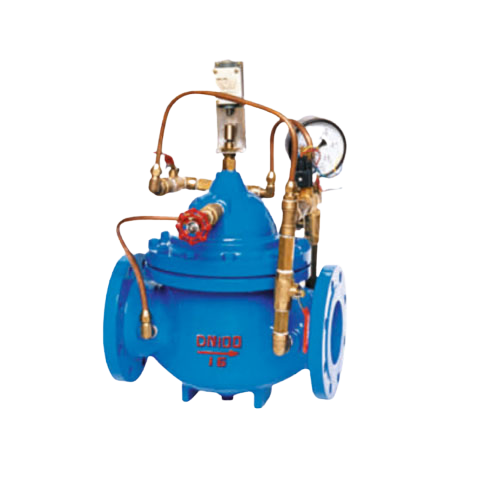

700X 水泵控制阀

作用与用途:

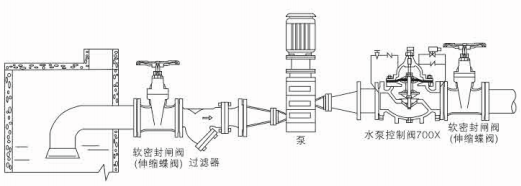

该阀由主阀4、针阀2、电磁向导阀7、单向阀6、球阀3、电器控制开关1与压力表5等组成。水泵控制阀能够控制水泵的止回阀。当水泵停止运行前，由进口压力先关闭主阀的90%时，使水泵自动停止，剩下的10%由回水关闭，可完全防止水锤现象产生。适用于工矿、企业、高层建筑中由水泵直接供水及生活用水管网系统。

水力控制阀就是用水压控制的阀门，它由一个主阀（如图1所示)及其附设的导管、导阀、针阀、球阀和压力表等组成。根据使用目的、功能及场所的不同可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、泄压阀、水力电动控制阀等。水力控制阀分隔膜型和活塞型两类，工作原理相同，都是以上下游压力差△P为动力，由导阀控制，使隔膜（活塞）液压式差动操作，完全由水力自动调节，从而使主阀阀盘完全开启或完关闭或处于调节状态。当进入隔膜（活塞）上方控制室内的压力水被排到大气或下游低压区时，作用在阀盘底部和隔膜下方的压力值就大于上方的压力值，所以将主阀阀盘推到完全开启的位置;当进入隔膜（活塞）上方控制室的压力水不能排到大气或下游低压区时，作用在隔膜(话塞)上方的压力值就大于下方的压力值，所以就会把主阀阀盘压到完全关闭的位置;当隔膜（活塞）上方控制室内的压力值处于入口压力与出口压力中间时，主阀阀盘就处于调节状态，其调节位置取决于导管系统中的针阀和可调导阀的联合控制作用。可调导阀可以通过下游的出口压力并随它的变化而开大或关小其自身的小阀口，从而改变隔膜（活塞）上方控制的压力值,控制主阀阀盘的调节位置。
