产品概述

本厂生产的A型、LT型D(3/6/9)71蝶阀是引进国外先进技术，具有多年该产品生产历史，多次获得国家优质奖。传动方式有﹔手柄、蜗纶蜗杆传动，气动、电动等。通径范围为DN25-DN120。

本厂蝶阀可用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上，近用于多种腐蚀性气体、液体、半液体以及固体粉末介质。

产品特点：

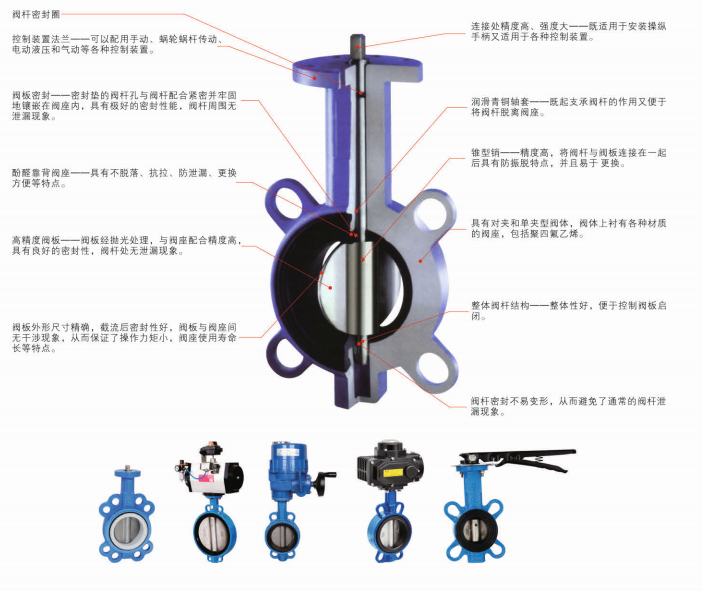

蝶阀主要由阀体、转轴、阀板、阀座及驱动机构(乎柄、蜗轮蜗杆、气动装置或电动装置)等组成，靠驱动机构带动轴及蝶板旋转以实现启闭和控制盗量的目的。其特点如下:

1、结构简单紧凑、小巧5轻使、运翰、安装、拆卸容易;

2、90启闭，开关迅速。操作扭矩小，省力轻巧;

3、密封性能好，使用寿命长，可达到零进漏;

4、选择不同的零部件材质，可适用于多种介质;

5、流量特性近似于直线,调节性能好。

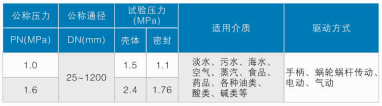

主要技术参数:

主要零件材质:

选择	型号	公称通径	L	D1	D2	D3	D4	φ	H1	H2	H3	k-φd	XR	z-φd
	D371X-10Q	50	42	125	74	77	57	12.60	70	147	63	4*7.2	1*3	4-23
	D371X-10Q	65	44.70	145	87	77	57	12.60	76	155	63	4*7.2	1*3	4-23
	D371X-10Q	80	45.20	160	100	77	57	12.60	92	164	63	4*7.2	1*3	8-20
	D371X-10Q	100	52.10	180	131	92	70	15.78	106	175	63	4*10	1*5	4-23
	D371X-10Q	125	54.40	210	155	92	70	18.92	119	194	63	4*10	1*5	4-23
	D371X-10Q	150	55.80	240	185	92	70	18.92	132	206	63	4*10	1*5	4-25
	D371X-10Q	200	60.60	295	232	115	89	22.10	162	237	71	4*14	1*5	4-25
	D371X-10Q	250	65.60	350	288	115	89	28.45	200	282	71	4*14	1*8	4-28
	D371X-10Q	300	77	400	340	140	108	31.60	225	311	75	4*14	1*8	4-28
	D371X-10Q	350	76.50	460	370	140	108	31.60	263	335	75	4*14	1*8	4-30
	D371X-10Q	400	86.50	515	434	197	159	33.15	309	400	110	4*20	1*10	4-30
	D371X-10Q	450	105.60	565	485	197	159	38	328	420	110	4*20	1*10	4-30
	D371X-10Q	500	132	620	530	197	159	41.15	361	480	110	4*20	1*10	4-30
	D371X-10Q	600	152	725	650	276	216	50.65	459	560	128	4*22	1*16	4-30
	D371X-10Q	700	163	840	740	300	254	55	520	624	157	8*18	2*16	4*30
	D371X-10Q	800	188	950	845	300	254	55	590	680	157	8*18	2*16	4'33
	D371X-10Q	900	203	1050	942	300	254	75	656	720	170	8*18	2*20	4*33
	D371X-10Q	1000	216	1160	1050	300	254	85	720	800	170	8"18	2*22	4*36
	D371X-16Q	50	42	125	74	77	57	12.60	70	147	63	4*7.2	1*3	4-23
	D371X-16Q	65	44.70	145	87	77	57	12.60	76	155	63	4*7.2	13	4-23
	D371X-16Q	80	45.20	160	100	77	57	12.60	92	164	63	4*72	1*3	8-20
	D371X-16Q	100	52.10	180	131	92	70	15.78	106	175	63	4*10	1*5	4-23
	D371X-16Q	125	54.40	210	155	92	70	18.92	119	194	63	4*10	1*5	4-23
	D371X-16Q	150	55.80	240	185	92	70	18.92	132	206	63	4*10	1*5	4-25
	D371X-16Q	200	60.60	295	232	115	89	22.10	162	237	71	4*14	1*5	4-25
	D371X-16Q	250	65.60	355	288	115	89	28.45	200	282	71	4*14	1*8	4-28
	D371X-16Q	300	77	410	340	140	108	31.60	225	311	75	4*14	1*8	4-28
	D371X-16Q	350	76.50	470	370	140	108	31.60	263	335	75	4*14	1*8	4-30
	D371X-16Q	400	86.50	525	434	197	159	33.15	309	400	110	4*20	1*10	4*30
	D371X-16Q	450	105.60	585	485	197	159	38	328	420	110	4*20	1*10	4*30
