衬氟球阀

在线询价

产品概述

应用标准：

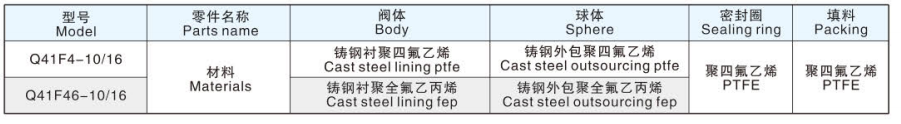

主要零件材质：

主要外形尺寸和连接尺寸

选择	询价	公称通径DN(mm)	L	D	D1	D2	f	b	Z- φd	H	L0
		15	130	95	65	45	3	15	4- φ14	95	100
		20	140	105	75	55	3	17	4- φ14	98	160
		25	150	115	85	65	3	17	4- φ14	103	160
		32	165	135	100	78	3	19	4- φ18	120	250
		40	180	145	110	85	3	19	4- φ18	125	250
		50	200	160	125	100	3	20	4- φ18	137	350
		65	220	180	145	120	3	22	4- φ18	145	350
		80	250	195	160	135	3	22	4- φ18	185	450
		100	280	215	180	155	3	24	4- φ18	220	450
		125	320	245	210	185	3	26	8- φ18	230	600
		150	360	280	240	210	3	28	8- φ23	283	800
		200	400	335	295	265	4	30	8- φ23	325	1200
		250	450	390	350	320	-	30	12- φ23	-	-
